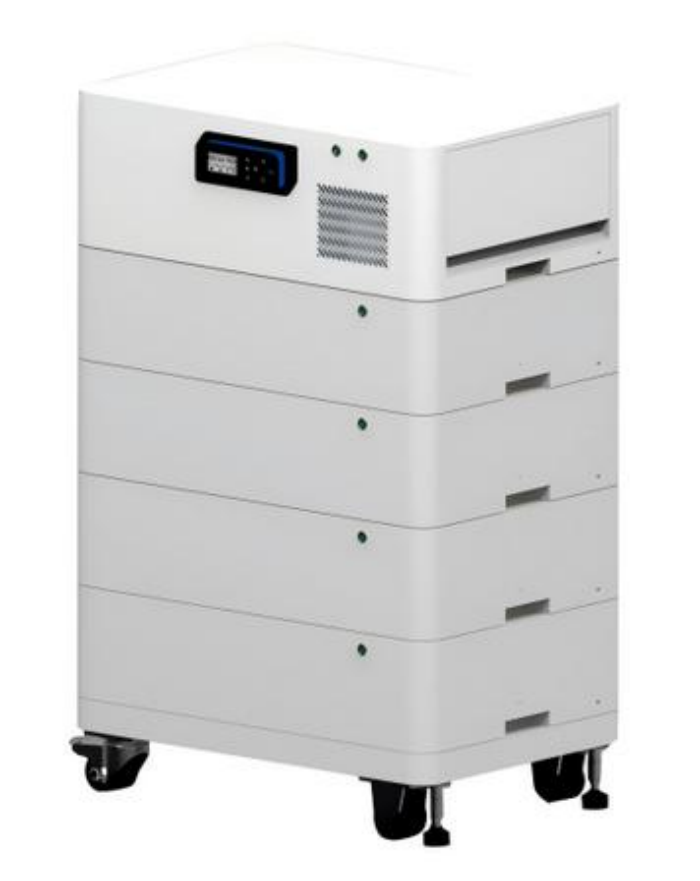

Tủ lưu trữ năng lượng dân dụng ngày càng trở nên nhỏ gọn, mô-đun hơn và dễ lắp đặt hơn. Tuy nhiên, đối với các hệ thống pin có thể xếp chồng lên nhau, phần cứng bên dưới tủ vẫn cần chịu được trọng lượng thiết bị tương đối cao trong một không gian lắp đặt hạn chế.
Điều này tạo ra một yêu cầu caster cụ thể. Bánh xe cần phải vừa với kết cấu đáy tủ, cung cấp đủ khả năng chịu tải và cho phép thay đổi vị trí thiết bị khi cần thiết mà không làm tủ cao một cách không cần thiết.
Đối với các nhà sản xuất đang phát triển tủ pin lưu trữ năng lượng có thể xếp chồng lên nhau trong khu dân cư, bánh xe cân bằng hạng nặng có thể là một lựa chọn phần cứng thiết thực vì bánh xe và cơ cấu hỗ trợ có thể điều chỉnh được tích hợp vào một cụm.
Bánh xe được sử dụng dưới tủ lưu trữ năng lượng không chỉ đơn giản là một bánh xe nhỏ gắn vào vỏ.
Tủ có thể chứa nhiều mô-đun pin, linh kiện điện, hệ thống làm mát và cấu trúc bảo vệ. Khi hệ thống trở nên nặng hơn, bánh xe phải làm việc trong không gian lắp đặt có sẵn trong khi vẫn duy trì đủ độ bền cơ học.
Đối với các thiết kế tủ có thể xếp chồng lên nhau, một số đặc điểm đặc biệt có liên quan:
· Định mức tải đủ cho toàn bộ tủ
· Kích thước lắp đặt nhỏ gọn
· Chiều cao tổng thể của bánh xe phù hợp
· Chất liệu bánh xe phù hợp với sàn lắp đặt
· Chuyển động xoay đáng tin cậy khi tủ được thay đổi vị trí
· Hỗ trợ có thể điều chỉnh để lắp đặt cố định
· Tấm lắp và các mẫu lỗ tương thích với khung tủ
Do đó, cấu hình phù hợp phụ thuộc vào thiết kế tủ thay vì chỉ chọn bánh xe lớn nhất hiện có.
Đối với thiết bị lưu trữ năng lượng dân dụng, một kích thước bánh xe không nhất thiết phải phù hợp với mọi tủ.
Dung lượng pin, kích thước tủ và cấu trúc khung đáy khác nhau có thể dẫn đến các yêu cầu tải khác nhau đáng kể. CMCL cung cấp hai cấu hình bánh xe cân bằng chính có thể được xem xét cho các ứng dụng này.

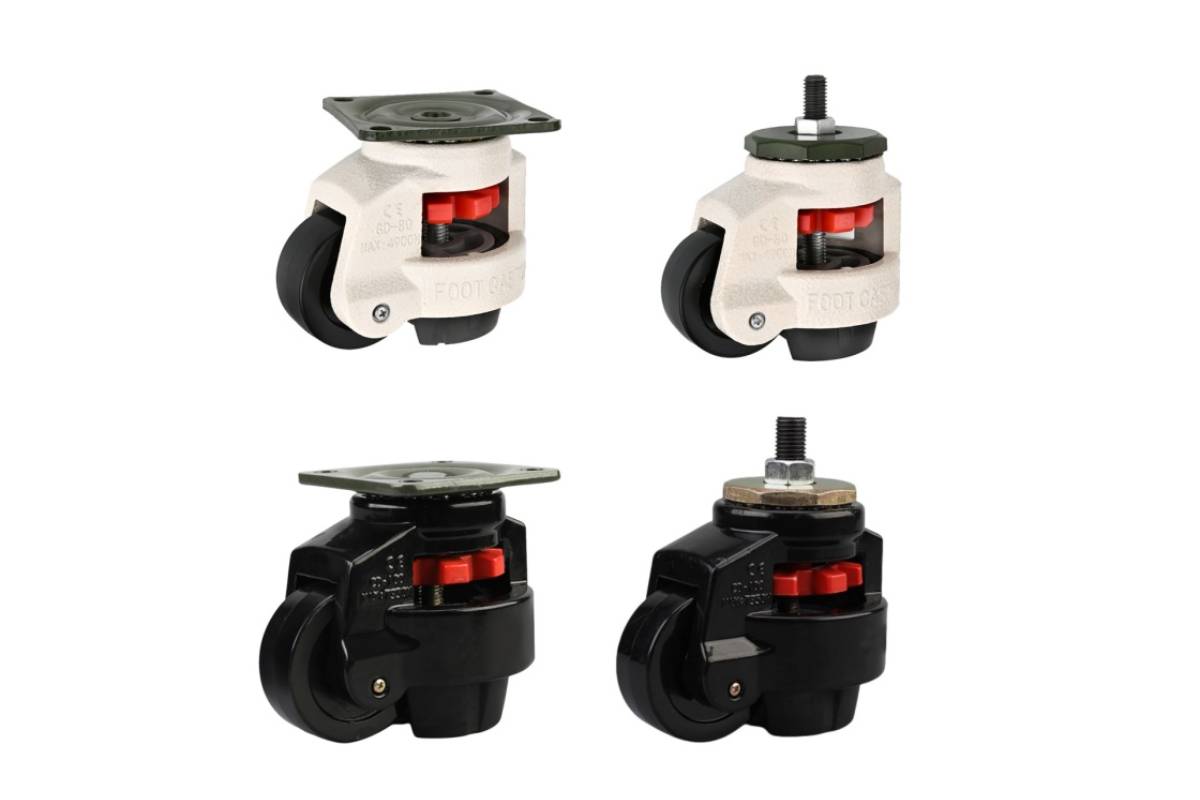

cácBánh xe điều chỉnh thăng bằngseries được thiết kế cho các ứng dụng yêu cầu phạm vi tải rộng hơn.
Các model có phạm vi từ 40F đến 150F, với công suất định mức từ khoảng 50 kg đến 1.500 kg mỗi bánh xe, tùy thuộc vào từng model cụ thể.
Bánh xe sử dụng giá đỡ bằng thép carbon và bánh xe nylon 6, với các phương pháp xử lý bề mặt mạ kẽm và sơn tĩnh điện có sẵn cho các yêu cầu ứng dụng khác nhau.
Ưu điểm chính của dòng Bánh xe điều chỉnh thăng bằng là có nhiều kích cỡ và cấu hình lắp đặt có sẵn. Có thể lựa chọn các tấm lắp và kiểu lỗ khác nhau tùy theo khung đáy của tủ.
Điều này làm cho dòng sản phẩm này phù hợp với các nhà sản xuất đang phát triển các kích cỡ tủ khác nhau trong cùng một dòng sản phẩm lưu trữ năng lượng.
Ví dụ: một tủ tương đối nhỏ gọn có thể yêu cầu một bánh xe có công suất thấp hơn với khoảng lắp đặt nhỏ hơn, trong khi một tủ chứa nhiều mô-đun pin có thể yêu cầu cấu hình có công suất cao hơn.
Thay vì thay đổi toàn bộ kết cấu tủ, nhà sản xuất có thể lựa chọn thông số bánh xe phù hợp với yêu cầu cơ khí thực tế.
Không phải mọi tủ ắc quy dân dụng đều yêu cầu bánh xe công nghiệp lớn.

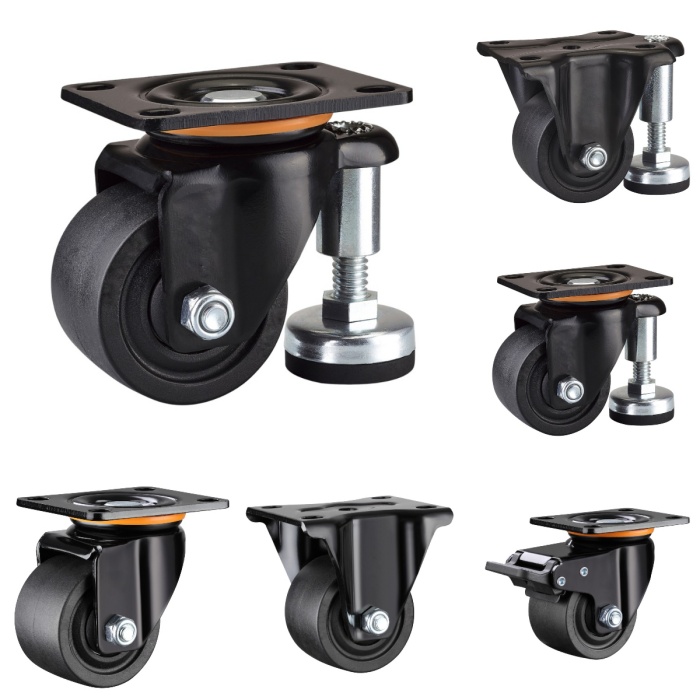

Đối với những tủ có không gian lắp đặt hạn chế, một bánh xe san bằng hạng nặng nhỏ gọn có thể phù hợp hơn.
Loạt thứ hai có sẵn trong:
· 2 inch
· 2,5 inch
· 3 inch
· 4 inch
Công suất định mức là khoảng 300–700 kg mỗi bánh xe, tùy thuộc vào kiểu máy và cấu hình.
Cấu trúc tương đối nhỏ gọn giúp nhà sản xuất duy trì thiết kế tủ có cấu hình thấp hơn trong khi vẫn cung cấp khả năng chịu tải đáng kể.
Những bánh xe này có thể được xem xét cho tủ lưu trữ năng lượng trong nhà được lắp đặt ở các khu vực như:
· Phòng tiện ích dân cư
· Gara
· Phòng thiết bị
· Khu dịch vụ trong nhà
· Không gian lưu trữ năng lượng thương mại nhỏ
Vật liệu và cấu hình bánh xe cuối cùng phải được lựa chọn theo bề mặt sàn và tần suất chuyển động dự kiến.
Một điểm cần cân nhắc trong thiết kế đối với các nhà sản xuất tủ pin là không gian có sẵn bên dưới vỏ.
Việc sử dụng bánh xe thông thường cùng với chân cân bằng độc lập đòi hỏi phải có thêm vị trí và bộ phận lắp đặt. Một bánh xe cân bằng tích hợp kết hợp các chức năng lăn và hỗ trợ trong một cụm.
Điều này có thể mang lại một số lợi ích thiết thực trong quá trình phát triển tủ:
Bánh xe và cơ cấu hỗ trợ được kết hợp, giảm số lượng các bộ phận phần cứng riêng lẻ bên dưới tủ.
Một điểm lắp duy nhất có thể cung cấp cả hỗ trợ di động và cố định, tùy thuộc vào cấu hình đã chọn.
Tủ có thể được định vị lại trong quá trình lắp đặt hoặc bảo trì mà không cần tháo phần cứng hỗ trợ.
Cấu hình bánh xe nhỏ gọn có thể giúp nhà sản xuất quản lý không gian sẵn có bên dưới khu lưu trữ năng lượng dân dụng.
Đối với các dự án OEM, những chi tiết này có thể quan trọng vì bánh xe là một phần của thiết kế cơ khí chứ không phải là một phụ kiện được thêm vào sau khi tủ đã được hoàn thiện.
Lựa chọn cuối cùng phải dựa trên trọng lượng thực tế của tủ, số lượng bánh xe, kết cấu lắp đặt, chiều cao tủ và điều kiện sàn.
Nhà sản xuất cũng nên xem xét cách phân bổ tải trọng khi di chuyển tủ. Chỉ riêng khả năng chịu tải tĩnh không mô tả mọi điều kiện gặp phải trong quá trình lắp đặt hoặc định vị lại.
Đối với các dự án OEM và ODM, việc lựa chọn bánh xe lý tưởng nhất là nên bắt đầu trong khi khung tủ vẫn đang được thiết kế.
Các kích thước sau phải được xác nhận trước khi sản xuất:
1. Không gian lắp đặt sẵn có
2. Kích thước tấm lắp
3. Khoảng cách lỗ
4. Chiều cao bánh xe yêu cầu
5. Tổng trọng lượng tủ
6. Tải trọng bánh xe dự kiến
7. Mặt sàn
8. Tần suất di chuyển bắt buộc
9. Khoảng trống bên dưới tủ
10. Chiều cao hỗ trợ cố định mong muốn
Việc cung cấp các thông số này cho nhà sản xuất bánh xe cho phép đánh giá cấu hình bánh xe trước khi tủ được đưa vào sản xuất hàng loạt.
Điều này đặc biệt hữu ích cho các tủ pin có thể xếp chồng lên nhau vì sự thay đổi về chiều cao bánh xe có thể ảnh hưởng đến chiều cao tổng thể của tủ, trong khi việc thay đổi vị trí lắp đặt có thể yêu cầu sửa đổi khung dưới cùng.
Bánh xe tốt nhất cho tủ pin lưu trữ năng lượng có thể xếp chồng lên nhau trong khu dân cư không nhất thiết phải là mẫu lớn nhất hoặc có công suất cao nhất.
Cách tiếp cận tốt hơn là điều chỉnh bánh xe phù hợp với trọng lượng của tủ, kết cấu lắp đặt, không gian sẵn có, chiều cao yêu cầu, đường kính bánh xe và môi trường lắp đặt.
Dành cho tủ nhẹ hơn hoặc có không gian hạn chế, loại nhỏ gọn 2 inch đến 4 inchBánh xe cấu hình thấp có thể cung cấp sự cân bằng phù hợp giữa kích thước và khả năng chịu tải. Đối với các thiết kế tủ nặng hơn hoặc đa dạng hơn, dòng Bánh xe điều chỉnh thăng bằng 40F–150F cung cấp phạm vi công suất và tùy chọn lắp đặt rộng hơn.
Đối với các nhà sản xuất đang phát triển hệ thống lưu trữ pin dân dụng thế hệ tiếp theo, CMCL® bánh xe cân bằng cung cấp các tùy chọn phần cứng có thể cấu hình để tích hợp tính di động và hỗ trợ có thể điều chỉnh vào cấu trúc tủ ngay từ đầu quá trình thiết kế. CMCL® được chứng nhận ISO 9001:2015 và các sản phẩm bánh xe đẩy của CMCL có thể trải qua thử nghiệm phun muối để đánh giá khả năng chống ăn mòn. Các sản phẩm được chọn cũng có chứng nhận RoHS, hỗ trợ các nhà sản xuất đáp ứng các yêu cầu tuân thủ và môi trường khác nhau.
Cuối cùng, việc lựa chọn bánh xe phù hợp phải dựa trên tải trọng thực tế, cấu trúc, môi trường vận hành và yêu cầu di chuyển của tủ thay vì chỉ chọn mẫu được đánh giá cao nhất.
